LFD40 40km级FPV专用光纤光端机功能介绍
产品概述
该设备是面向无人机信号传输系统开发的综合业务光端机。应用1.25G光纤传输速率实面10M/100M以太网数据通道、模拟视频、TTL电平信号、异步数据RS485/422/232的混合复用和传输。该设备具有安全可靠、性能稳定、整体重量轻、性价比高等特点。
设备介绍：
LDF40-T 光端机天空端：
接口序号 |
接口名称 |
接口描述 |
① |
OPT |
前面板，光路FC接口 |
② |
ETH |
前面板，100M以太网接口 |
③ |
GH1.25接口8P |
后面板2，用以供电、TTL串口信号、视频信号具体线序如下：
|
④ |
GH1.25接口8P |
后面板1，用以提供RS232串口信号、RS485串口信号具体线序如下：
|

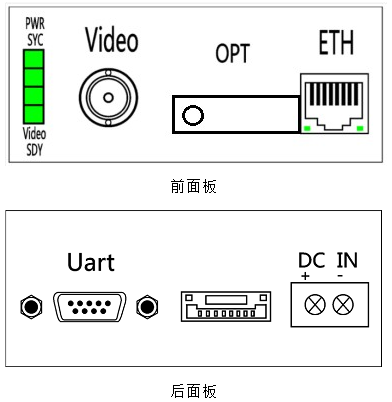

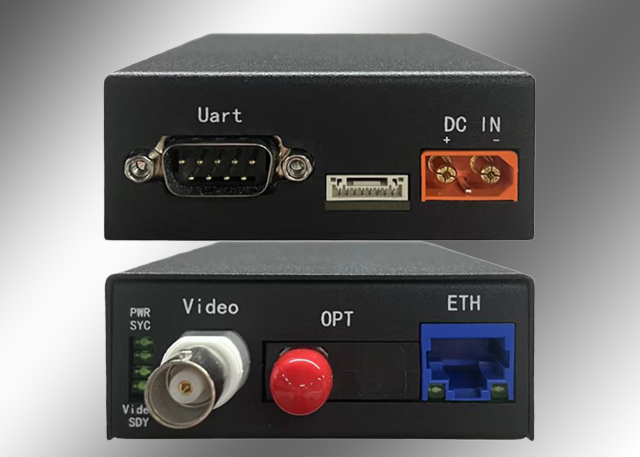

LDF40-R 光端机地面端：
接口序号 |
接口名称 |
接口描述 |
① |
OPT |
前面板，光路FC接口 |
② |
ETH |
前面板，100M以太网接口 |
③ |
Video |
前面板，模拟视频接口 |
④ |
Uart |
后面板，用以提供RS232串口信号、RS485串口信号具体线序如下：
|
|
DC IN |
XT60电源接口 |
|
GH1.25接口8P |
后面板，提供5V电源输出及TTL电平具体线序如下
|
以上产品外观及性能如有更改或升级，均以产品实物为准，恕不另行通知！
