LF1060CV 60km级标清数字图传系统功能介绍
产品特性
高度集成，模拟化组合式设计
采用COFDM调制技术，H.265编码技术
输入/输出视频：CVBS 模拟信号
可同时传输一路模拟视频信号和一路支持最高速率230400bps单向数据
较低延时，端到端延时最小100ms
全方位通信，极强绕射性能
支持高速移动通信，最大移动速度可达600km/h
非视距（NLOS）移动传输，地面传输，收发高度均为3m时，传输距离不低于3km，通视条件下距离不低于60km
接收机视频信号同步输出高清HDMI，1080P多格式可选，标清输出DVD图像质量
接收机可同步视频录制
128位AES加/解密
可提供全定制化服务
发射功率 2W
应用范围
广泛应用于无人机（救灾、抢险、森林防火）、三防应急通讯、广电转播、广电直播；野战部队单兵侦察；公安、武警、消防指挥车与侦察员及指挥中心的图像传输；边防缉私、海事、海防等领域的海上高质量图像实时监控；实时新闻采集/赛事转播无线移动摄像车团；直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。
Specifications:
迷你标清视频数字图传发射机 |
|||||
型号 |
LF1060VT |
||||
调制方式 |
COFDM 2K |
||||
调制映射 |
QPSK |
||||
视频编码格式 |
H.265 |
||||
加密方式 |
128位AES的加密 |
||||
频率带宽 |
2/3/4/5/6/7/8MHz 可调（出厂默认为2MHz） |
||||
传输码流 |
1200kbps~20000Kbps（默认，其它可调） |
||||
发射功率 |
2W |
||||
输入视频 |
CVBS：NTSL/PAL |
||||
射频输出接口 |
SMA |
||||
系统延时 |
≤120ms |
||||
距离 |
60km 以上（空对地视通距） |
||||
电压范围 |
DC 11~18V |
||||
功耗 |
DC 12V@1.1A |
||||
工作温度 |
-35℃～+60℃ |
||||
规格尺寸 |
68mm x 48mm x 24mm |
||||
整机重量 |
85g |
||||

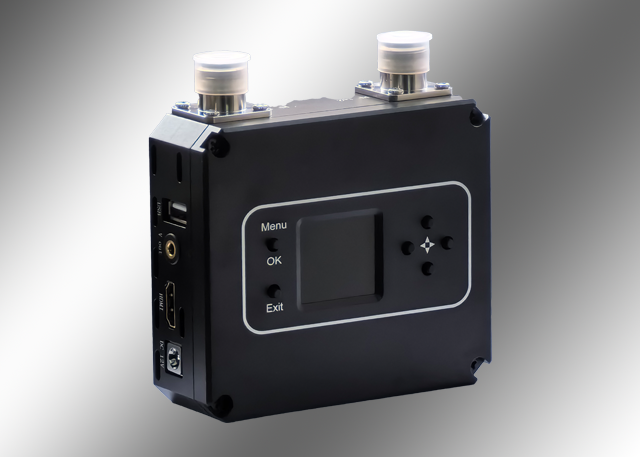

标清视频数字图传接收机 |
|
型号 |
LF1060VR |
接收频率范围 |
200-900MHz VHF&UHF |
频率带宽 |
2/3/4/5/6/7/8MHz， 可调 |
解调方式 |
COFDM 2k |
星座方式 |
QPSK |
支持移动速度 |
600km/h |
射频接收 |
双SMA头（50Ω） |
接收灵敏度 |
-98dBm @2MHz |
视频解码 |
H.265 |
屏幕高宽比 |
4:3 & 16:9 |
视频输出 |
HDMI + CVBS |
工作电压 |
DC12V @0.3A |
工作温度 |
-35℃～+60℃ |
规格尺寸 |
135mm x 115mm x 35mm（不含接头） |
设备重量 |
350g |
以上产品外观及性能如有更改或升级，均以产品实物为准，恕不另行通知！
