LF22AHR 200km级零延时图传系统功能介绍
产品特性
工作频段可在 300MHz～900MHz 可调
丰富音视频接口：数字 HDMI 接口）
高质量的数字视频处理及 H.265 视频编解码，全高清画质
零延时：系统延时约30毫秒
高速移动及多径干扰下可稳定传输图像、语音
强大的 NLOS 非视距传输能力
具有空间分集接收能力
具有加密功能（可选）
发射功率 10W
应用范围
广泛应用于无人机（救灾、抢险、森林防火）、三防应急通讯、广电转播、广电直播；野战部队单兵侦察；公安、武警、消防指挥车与侦察员及指挥中心的图像传输；边防缉私、海事、海防等领域的海上高质量图像实时监控；实时新闻采集/赛事转播无线移动摄像车团；直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。
Specifications:
零延时全高清图传发射机 |
|||||
型号 |
LF22AHT |
||||
调制方式 |
COFDM 2K |
||||
调制映射 |
QPSK |
||||
视频编码格式 |
基于FPGA的H.265软编码 |
||||
加密方式 |
128位AES的加密 |
||||
频率带宽 |
8M（其它可调） |
||||
传输码流 |
4~6Mbps（默认，其它可调） |
||||
发射功率 |
10W |
||||
输入视频 |
1920*1080P@ 60 / 50 / 30 / 25 fps，1280*720P@ 60 / 50 fps |
||||
高清接口 |
HDMI |
||||
零延时 |
图传延时≤30ms |
||||
距离 |
200km 以上（空对地视通距） |
||||
电压范围 |
DC 11~18V |
||||
功耗 |
DC 12V@10A |
||||
工作温度 |
-20℃～+50℃ |
||||
规格尺寸 |
100mm x 120mm x 28mm |
||||
整机重量 |
700g |
||||

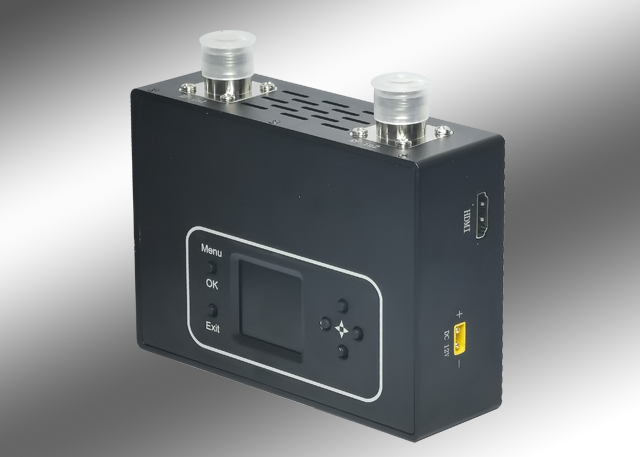

零延时全高清图传接收机 |
|
型号 |
LF200BR |
接收频率范围 |
200-900MHz |
频率带宽 |
8MHz（其它可选） |
解调方式 |
COFDM 2k |
星座方式 |
QPSK |
支持移动速度 |
600km/h |
射频接收 |
双SMA头（50Ω） |
接收灵敏度 |
-94dBm |
视频解码 |
H.265 |
屏幕高宽比 |
4:3 & 16:9 |
视频输出格式 |
1920*1080P@ 60 / 50 fps |
工作电压 |
DC12V @0.9A |
工作温度 |
-20℃～+50℃ |
规格尺寸 |
130mm x 92mm x 42mm（不含接头） |
设备重量 |
500g |
以上产品外观及性能如有更改或升级，均以产品实物为准，恕不另行通知！
