LF6T6HA 50km级双视频图传系统功能介绍
产品特性
工作频段可在 300MHz～900MHz 可调
丰富音视频接口：数字 HDMI 和模拟 CVBS 双视频接口
高质量的数字视频处理及 H.265 视频编解码，全高清画质
低延时：系统延时约230毫秒
高速移动及多径干扰下可稳定传输图像、语音
强大的 NLOS 非视距传输能力
具有空间分集接收能力
具有加密功能（可选）
发射功率 1W
应用范围
广泛应用于无人机（救灾、抢险、森林防火）、三防应急通讯、广电转播、广电直播；野战部队单兵侦察；公安、武警、消防指挥车与侦察员及指挥中心的图像传输；边防缉私、海事、海防等领域的海上高质量图像实时监控；实时新闻采集/赛事转播无线移动摄像车团；直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。
Specifications:
LF6T6HA 高清双视频无线传输系统发射机参数 |
|
型号 |
LF6T6HT |
工作频段 |
300MHz～900MHz，频率可定制 |
调制方式 |
COFDM 2K 模式 |
射频功率 |
1W (标配) |
信道带宽 |
4/8 MHz |
压缩标准 |
符合 H.265 技术标准 |
视频码流 |
2～16Mbps(可调) |
低延时 |
系统延时约230ms |
传输距离 |
通距 50km 以上 (1080P视频格式) |
双视频输入 |
数字 HDMI 信号 + 模拟 CVBS 信号 (可同时输入) |
图像清晰度 |
1920*1080P @ 60/50/30/25, 兼容720P @ 60/50 CVBS:PAL / NTSC 制式自适应 |
双视频输入物理接口 |
micro HDMI 接口 + AV 接口 |
射频接口 |
SMA 50 欧姆单天线 |
工作电流 |
1300mA@12V（标配1W功率） |
工作电压 |
DC 11-16V |
工作环境温度 |
-30℃ ~ +60℃ |
外形尺寸 |
90 mm×64 mm×23 mm |
重量 |
135g（不含天线） |
外壳 |
铝合金（机铣件） |

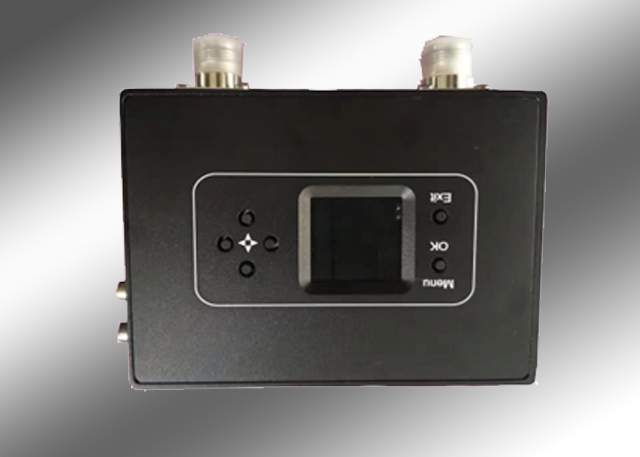

LF6T6HA 高清双视频无线传输系统接收机参数 |
|
型号 |
LF600DR |
工作频率范围 |
300 MHz ~862MHz (可设置) |
调制方式 |
COFDM 2K 模式 |
支持移动速度 |
600Km/h |
工作带宽 |
4/8M Hz |
射频接口 |
双 SMA 型 50 欧姆天线接口 |
接收灵敏度 |
- 94 dBm |
输出接口 |
HDMI 标准接口 + USB 接口存储 |
参数设置方式 |
液晶显示设置面板 |
视频解码 |
H.265 |
视频分辨率 |
1920X1080P@60Hz / 1280X720P |
屏幕显示比例 |
16:9 / 4:3 |
屏幕显示画面 |
自由切换: 单画面 / 双画面(当发射端双视频输入时) |
工作电流 |
300mA@DC 12V |
外接电源 |
DC 12V |
外形尺寸 |
80 mm×60 mm×18 mm (裸板) |
重量 |
400g |
以上产品外观及性能如有更改或升级，均以产品实物为准，恕不另行通知！
